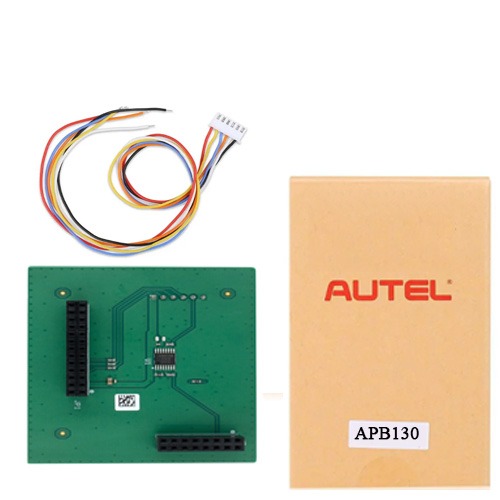

Adaptateur APB130 MQB Immo, lecteur de données pour MQB NEC35XX, pour Audi VW Seat Skoda, fonctionne avec IM608 XP400PRO
$48.19
$93.49
Adaptateur APB130 MQB Immo, lecteur de données pour MQB NEC35XX, pour Audi VW Seat Skoda, fonctionne avec IM608 XP400PRO Description du produit: Autel APB130 ajouter clé VW MQB NEC35XX adaptateur pour Autel XP400 PRO programmeur de clé outil dispositif Spécifications : Fabricant : Autel Etat : Neuf Lire les données Immo de la série VW MQB 48 NEC35XX Travailler avec le dispositif d’outil de programmeur de clé Autel XP400 PRO Véhicules pris en charge : VW : Artéon 2017-2019 Golfe 2013-2019 Passat2015-2019 Polo 2015-2019 T-Roc 2018-2019 Audi : A1 2019-2019 A3 2021-2019 T2 2017-2019 T3 2019-2019 Siège: Arona 2018-2019 Ateca 2018-2019 Libye 2018-2019 Léon 2013-2019 Tarragone 2019-2019 Tolède 2013-2019 Skoda : Octavie 2013-2019 Fabia 2015-2019 Superbe 2015-2019 Kodiaq 2017-2019 Kamiq 2020-2019 Radid 2013-2019 Types de puces : D703532 – D70F3525 – D70F3526 – D70F3537 – D70F3529 Remarque : vous devez disposer d’un adaptateur Autel XP400PRO et APB130 pour utiliser cette fonction. -D70F3525- Étape 1 : Préparez l’adaptateur APB130. Étape 2 : Connectez le programmateur à l’adaptateur secteur 12 V DC. Étape 3 : Vérifiez soigneusement le circuit imprimé du composant actuel et recherchez le circuit imprimé correspondant dans la figure suivante. Étape 4 : Recherchez la position T1 sur la figure et effectuez le levage de la goupille (une fois la goupille levée, la ligne FVDD doit être connectée à la goupille levée), ou recherchez la position T2 sur la figure où la coupe de ligne est nécessaire et effectuez la coupe de ligne. Étape 5 : Connectez le programmateur et l’adaptateur APB130 comme indiqué sur la figure et lisez les données. -D70F3526- Étape 1 : Préparez l’adaptateur APB130. Étape 2 : Connectez le programmateur à l’adaptateur secteur 12 V DC. Étape 3 : Vérifiez soigneusement le circuit imprimé du composant actuel et recherchez le circuit imprimé correspondant dans la figure suivante. Étape 4 : Recherchez la position T1 sur la figure et effectuez le levage de la goupille (une fois la goupille levée, la ligne FVDD doit être connectée à la goupille levée), ou recherchez la position T2 sur la figure où la coupe de ligne est nécessaire et effectuez la coupe de ligne. Étape 5 : Connectez le programmateur et l’adaptateur APB130 comme indiqué sur la figure et lisez les données. -D70F3529- Étape 1 : Préparez l’adaptateur APB130. Étape 2 : Connectez le programmateur à l’adaptateur secteur 12 V DC. Étape 3 : Vérifiez soigneusement le circuit imprimé du composant actuel et recherchez le circuit imprimé correspondant dans la figure suivante. Étape 4 : Recherchez la position T1 sur la figure et effectuez le levage de la goupille (une fois la goupille levée, la ligne FVDD doit être connectée à la goupille levée), ou recherchez la position T2 sur la figure où la coupe de ligne est nécessaire et effectuez la coupe de ligne. Étape 5 : Connectez le programmateur et l’adaptateur APB130 comme indiqué sur la figure et lisez les données. -D70F3532- Étape 1 : Préparez l’adaptateur APB130. Étape 2 : Connectez le programmateur à l’adaptateur secteur 12 V DC. Étape 3 : Vérifiez soigneusement le circuit imprimé du composant actuel et recherchez le circuit imprimé correspondant dans la figure suivante. Étape 4 : recherchez la position T3 sur la figure et effectuez un court-circuit. Étape 5 : Connectez le programmateur et l’adaptateur APB130 comme indiqué sur la figure et lisez les données. -D70F3537- Étape 1 : Préparez l’adaptateur APB130. Étape 2 : Connectez le programmateur à l’adaptateur secteur 12 V DC. Étape 3 : Vérifiez soigneusement le circuit imprimé du composant actuel et recherchez le circuit imprimé correspondant dans la figure suivante. Étape 4 : Recherchez la position T2 sur la figure où la coupe de ligne est nécessaire et effectuez la coupe de ligne. Étape 5 : Connectez le programmateur et l’adaptateur APB130 comme indiqué sur la figure et lisez les données.
